Выравнивание полигона в одной плоскости в Cinema 4D

Сообщение #1 aeplug » 26 май 2016, 10:41

Если полигон, состоящий из более 3-ех точек, оказывается искаженным и располагается сразу в нескольких плоскостях - это может привести к проблемам на рендере, которые нельзя обнаружить во вьюпорте программы с OpenGl при обычном просмотре.
Broken polygon.jpg
Broken polygon.jpg (7.4 КБ) 9369 просмотров
Broken polygon.jpg
Broken polygon.jpg (7.4 КБ) 9369 просмотров

С помощью этого метода можно исправить его форму, что бы он стал планарным (т.е. все его точки лежали в одной плоскости). Для этого воспользуемся меню работы с Workplane.

Выбираем 3 основные точки, которые представляют из себя нужную плоскость. Их положение не будет меняться.

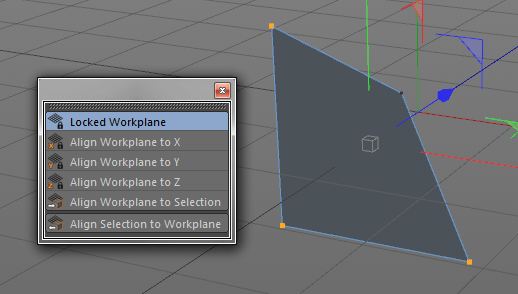

Выделение точек.jpg
Выделение точек.jpg (19.94 КБ) 9369 просмотров
Выделение точек.jpg
Выделение точек.jpg (19.94 КБ) 9369 просмотров

Нажимаем Align Workplane to Selection и сетка Grid перенесется в плоскость выбранных точек.

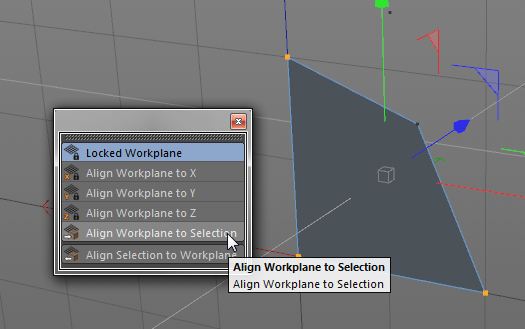

Align workplane to selection.jpg
Align workplane to selection.jpg (21.45 КБ) 9369 просмотров
Align workplane to selection.jpg
Align workplane to selection.jpg (21.45 КБ) 9369 просмотров

А дальше нужно просто выделить остальные точки и изменить у них координаты по оси Y на 0 в режиме World. Они переместятся по "высоте" на саму сетку, и теперь все точки будут лежать в этой плоскости.

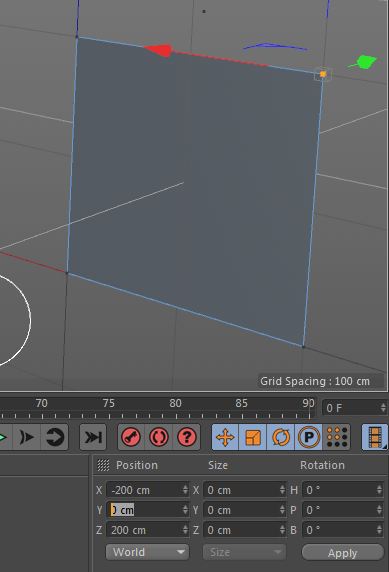

Сдвиг точки по оси Y.jpg
Сдвиг точки по оси Y.jpg (22.89 КБ) 9369 просмотров
Сдвиг точки по оси Y.jpg
Сдвиг точки по оси Y.jpg (22.89 КБ) 9369 просмотров

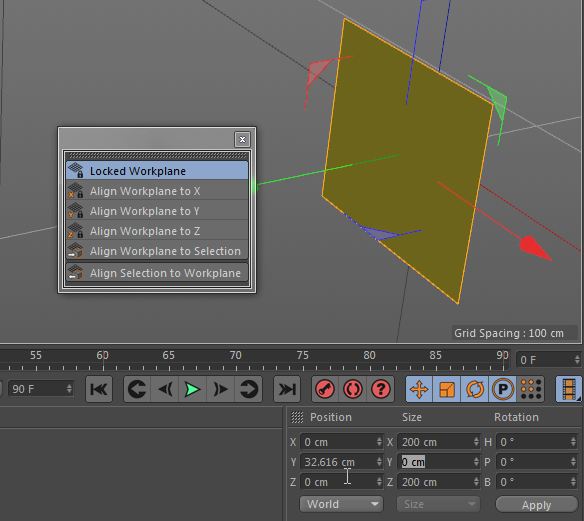

Если точность расположения точек не важна, то можно в режиме работы с полигонами проделать тоже самое на выделенном полигоне вместо точек, уменьшая его масштаб (Size) по оси Y на 0. Но в таком случае изменения затронут положение всех точек полигона, хотя они и окажутся в итоге в одной плоскости.

Кстати, если включить режим проверки геометрии Not Planar Polygons в Modeling Settings, такие неправильные полигоны подсветятся в окне вьюпорта и можно будет легко их обнаружить.

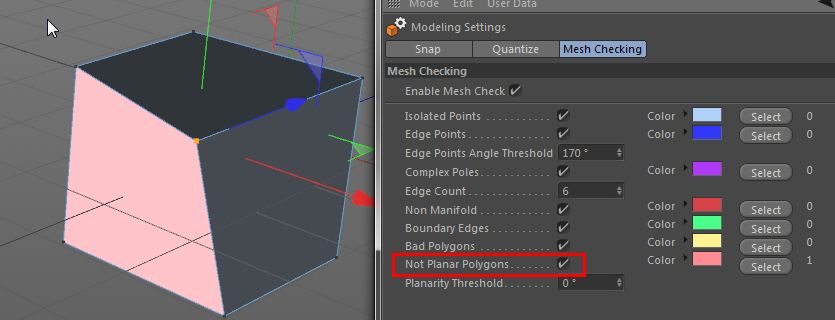

non planar polygons.jpg
non planar polygons.jpg (33.29 КБ) 9369 просмотров
non planar polygons.jpg
non planar polygons.jpg (33.29 КБ) 9369 просмотров


Видео уроки для After Effects http://www.youtube.com/AEPlug
Платные консультации по работе в программах


Аватара пользователя

Автор темы
aeplug
Санта
Санта
Сообщения: 2802
Зарегистрирован: 18 мар 2016, 23:20
Откуда: С Ютуба
Благодарил (а): 18 раз
Поблагодарили: 274 раза
Контактная информация:

Сообщение #2 aeplug » 16 июл 2016, 17:50

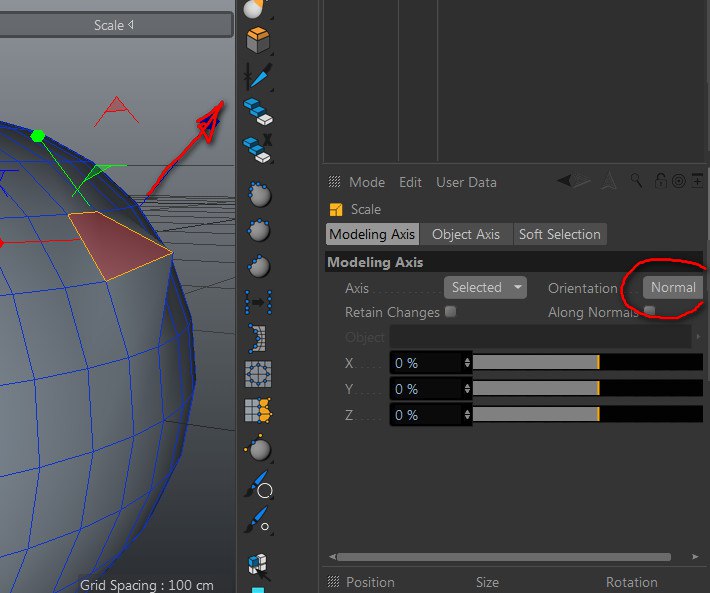

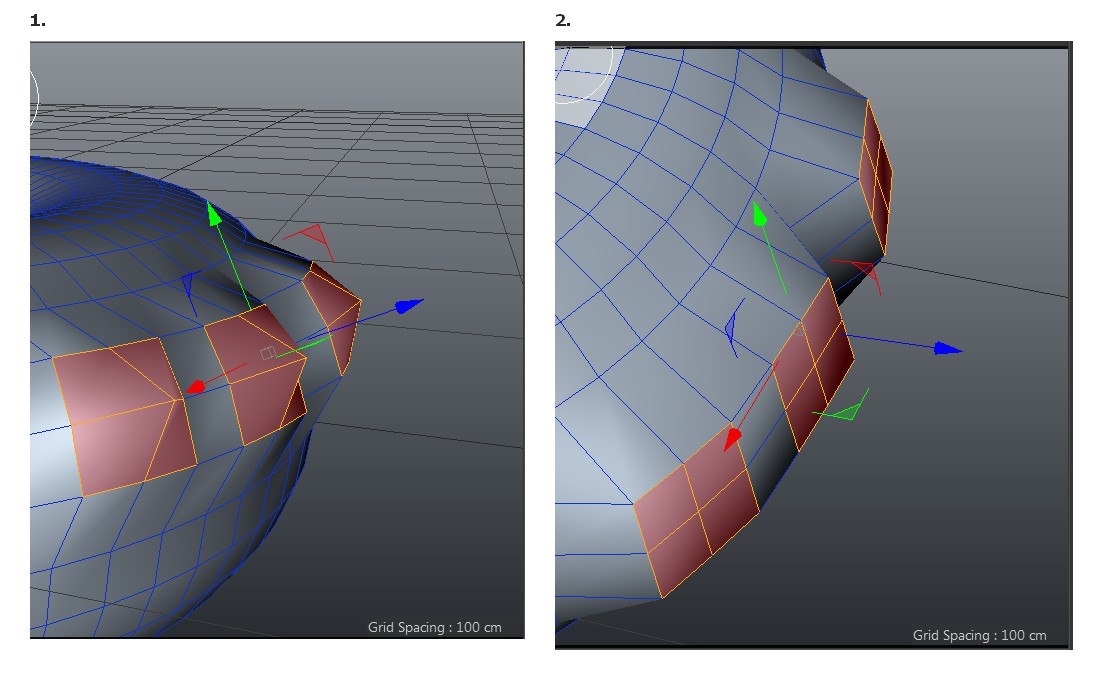

Vadsura Gardinych писал(а):Ну если это 1 полигон или 1 группа полинонв, то можно обычным скейлом в 0 все выровнять, предварительно выбрав ось по нормалям. Тянешь за одну из осей с SHIFT (квантованием) пока не будет 0.
